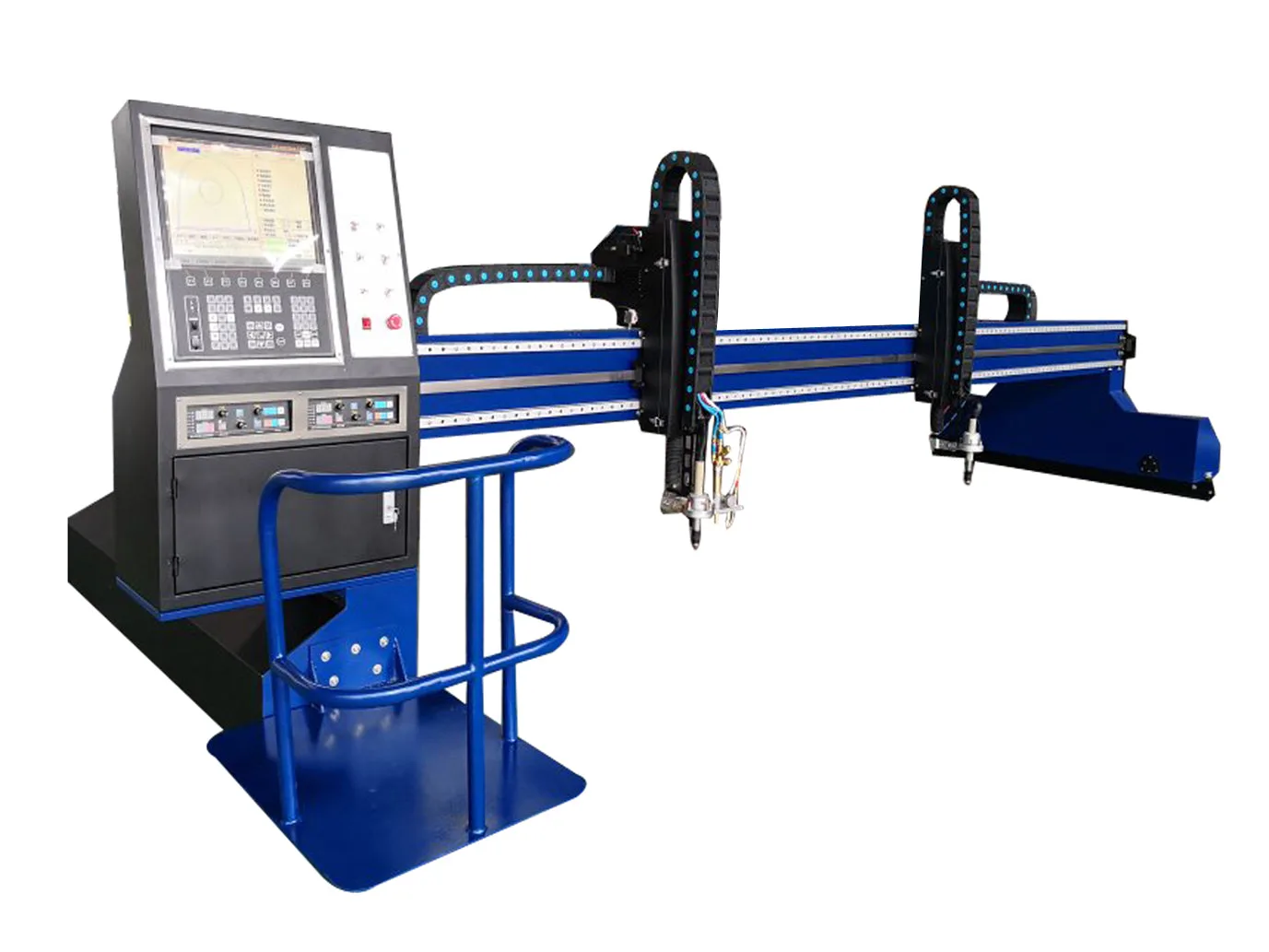

Mesa de corte CNC tipo pórtico pesado
Máquina CNC de corte por plasma y oxicorte tipo pórtico pesado. La estructura es de plancha de acero soldada, con envejecimiento por vibración para aliviar tensiones; la viga se mecaniza en fresadora de pórtico y las guías son de servicio pesado, para mantener la precisión en operación continua. Permite cortar con dos cabezales de plasma u oxicorte a la vez y admite fuentes de plasma de alta potencia (200 A, 300 A o 400 A) para plancha gruesa.
Incluye control automático de altura de plasma, soporte anticolisión, encendido automático con dispositivo antirretroceso, software de anidado automático y control con pantalla gráfica en 9 idiomas y memoria ante cortes de energía. Control remoto opcional (30 m).
- Modos de corte
- Plasma y oxicorte
- Área de corte
- 3000 × 12000 mm (otras medidas a solicitud)
- Espesor oxicorte
- 5–200 mm
- Precisión
- ±0,5 mm
Especificaciones técnicas.
- Forma de corte
- Cualquier figura plana de rectas y arcos sobre plancha de acero
- Área de corte efectiva
- 3000 × 12000 mm (otras medidas a solicitud)
- Medida de rieles
- 4000 × 14000 mm (otras medidas a solicitud)
- Espesor de oxicorte
- 5–200 mm
- Espesor de plasma
- 0,5–25 mm (según la fuente de plasma)
- Control de altura
- Eléctrico + por voltaje de arco (THC)
- Motores
- Servomotores y drivers Panasonic (Japón)
- Accionamiento
- Doble
- Velocidad de corte
- 0–10.000 mm/min
- Precisión de corte
- ±0,5 mm
- Encendido
- Automático
- Pantalla
- LCD de 10,4 pulgadas
- Transferencia de archivos
- USB
- Software
- FastCAM
- Gases
- Oxicorte: oxígeno + acetileno, propano o gas de ciudad · Plasma: aire
- Presión de gas / oxígeno
- Máx. 0,1 MPa / máx. 0,7 MPa
- Alimentación
- 220 V / 110 V · 50/60 Hz
- Potencia nominal
- 1500 W
- Temperatura de trabajo
- -10 °C a 60 °C · humedad relativa 0–95 %
