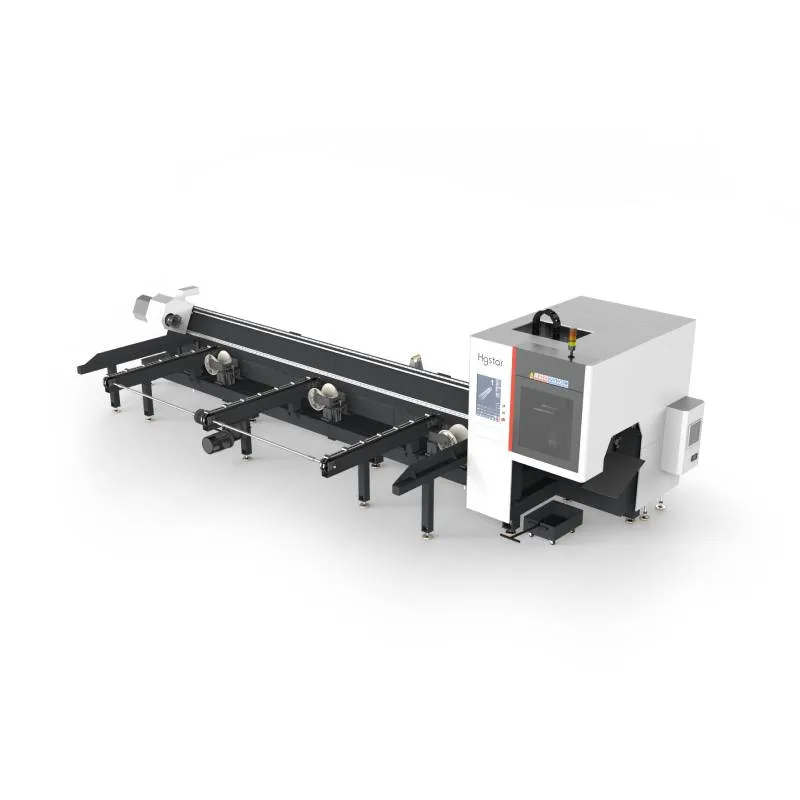

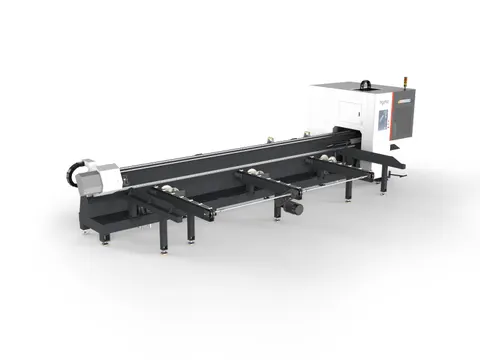

Cortadora láser de tubos de dos mandrilesSMART TR
La serie Smart TR es una cortadora láser de tubos CNC con dos mandriles de montaje lateral, pensada para la industria del tubo metálico. Reemplaza procesos como taladrado, fresado, aserrado, punzonado y desbarbado, y realiza cortes, biseles y estructuras de tubo complejas.
Tiene una estructura estable y liviana de alta respuesta dinámica, carga semiautomática por cadena y retracción neumática del mandril (eje Y secundario) de serie, lo que permite un retazo final mínimo de 50 mm. Está optimizada para tubos pequeños y delgados: pesa 3000 kg, usa un mandril lateral de 120 mm y alcanza 1,5 G de aceleración. Control totalmente por bus. Opcionales: plataforma de descarga de hasta 3500 mm y tolva para carga automática. Aplicaciones: equipos de gimnasio, construcción, automotriz y maquinaria de obras.
- Potencia
- 1500–3000 W
- Largo de carga
- Hasta 6500 mm
- Diámetro de tubo
- 20–120 mm / 20–230 mm
- Aceleración
- 1,5 G
Especificaciones técnicas.
- Modelos
- SMART TR120 / SMART TR230
- Carga máxima del mandril
- 120 kg (TR120) / 200 kg (TR230)
- Largo de carga del tubo
- Máx. 6500 mm
- Largo de descarga del tubo
- Máx. 1500 mm
- Fuente láser
- 1500 W, 2000 W o 3000 W
- Diámetro del mandril (TR120)
- Tubo redondo y cuadrado: 20–120 mm
- Diámetro del mandril (TR230)
- Tubo redondo y cuadrado: 20–230 mm
- Tamaño de la máquina
- 10.260 × 3770 × 2000 mm (TR120) / 9030 × 3200 × 2350 mm (TR230)
- Materiales
- Tubo redondo, cuadrado, rectangular u ovalado de acero al carbono o inoxidable
- Alimentación
- 380 V · 50 Hz
