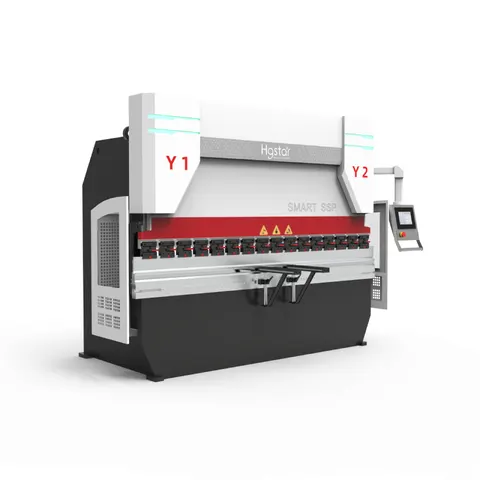

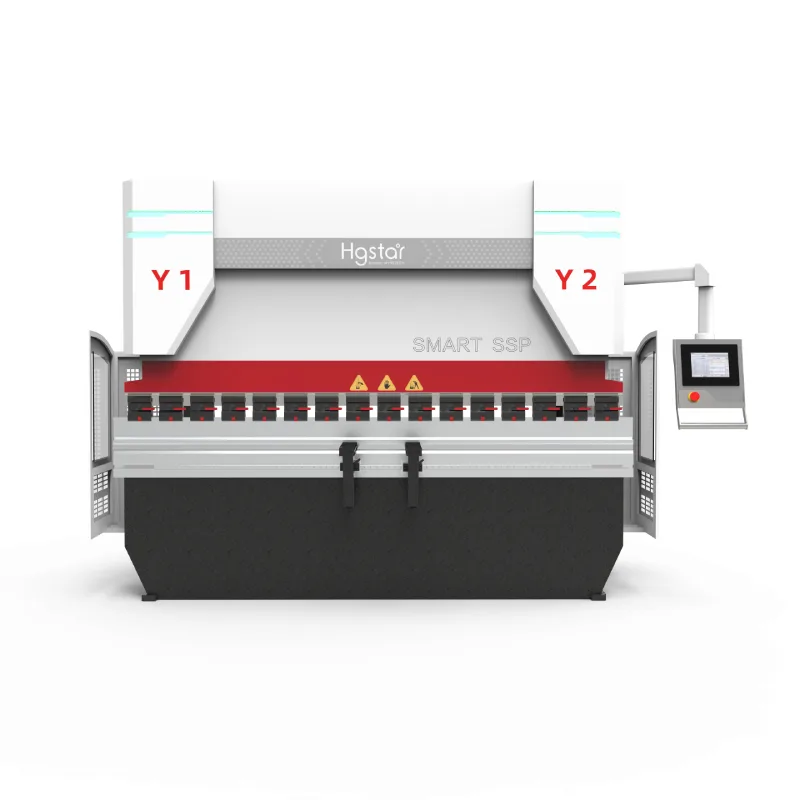

Plegadora CNC de 135 t y 3200 mmHG-SSP-135-3200
Plegadora CNC de cinco ejes (Y1-Y2-X-R-V) con control DELEM DA53T (Países Bajos), sistema hidráulico servo proporcional BOSCH-REXROTH (Alemania), reglas ópticas FAGOR (España) y bomba de aceite SUNNY (EE. UU.). La mesa tiene compensación de flexión por cuñas mecánicas controlada por el CNC, y el tope trasero usa servomotor y husillo de bolas. Incluye un juego de matrices estándar.
Los cilindros principales se sincronizan con una servoválvula electrohidráulica y las reglas FAGOR, lo que da alta precisión de plegado y de reposicionamiento del carro. El eje V compensa automáticamente la deformación del carro durante el plegado. El control en lazo cerrado ahorra energía y mantiene baja la temperatura del aceite.
- Fuerza nominal
- 1350 kN
- Largo de plegado
- 3200 mm
- Ejes
- 4 + 1 (Y1, Y2, X, R + V)
- Control
- DELEM DA53T
Especificaciones técnicas.
- Modelo
- HG-SSP 135T/3200
- Fuerza nominal
- 1350 kN
- Largo de plegado
- 3200 mm
- Carrera del carro
- 200 mm
- Altura máxima de apertura
- 420 mm
- Distancia entre columnas
- 2700 mm
- Profundidad de garganta
- 400 mm
- Velocidad de bajada rápida
- 160 mm/s
- Velocidad de retorno
- 130 mm/s
- Velocidad de trabajo
- 10 mm/s
- Motor principal
- 11 kW (servomotor)
- Sistema CNC
- DELEM DA53T (Países Bajos)
- Ejes controlados
- 4 + 1 (Y1, Y2, X, R + V)
- Repetibilidad del carro
- ≤ ±0,01 mm
- Precisión de posicionamiento del carro
- ≤ ±0,02 mm
- Rectitud de la pieza
- 0,3 mm/m
- Error de ángulo de plegado
- < ±30′
- Resolución de la regla óptica
- 0,005 mm
- Tope trasero: recorrido eje X
- 500 mm
- Tope trasero: velocidad eje X
- 200 mm/s
- Tope trasero: precisión de posicionamiento
- ±0,05 mm
- Tope trasero: repetibilidad
- ±0,015 mm
- Componentes
- Servomotor Nanjing Eston · válvulas Bosch Rexroth · bomba SUNNY · reglas FAGOR · componentes eléctricos Schneider
- Peso de la máquina
- 10 t
- Dimensiones (L × A × H)
- 3500 × 1580 × 2500 mm
